对于程序员来说，写文档这件事是绝大多数程序员不喜欢甚至非常讨厌的一件事儿，枯燥、乏味。我本身其实并不太排斥写文档、画图这些，当然了，比起写代码来说，我还是更喜欢写代码的。
但是写文档和补文档是两码事，有类似经历的同学应该能够理解，懂的都懂。项目开始前写文档还好，比如写登录功能、画登录流程图，这其实是一个设计的过程，写好文档后可以直接作为开发指导，还是很有价值的。而项目完成后补文档，感觉就是在浪费生命。
刚写的时候还行，一边写一边画图，还有精力注意图的美感，写了两天就彻底放飞了，美感不美感的放一边，关键是已经不想画了。
于是我找到了这个方法，用 ChatGPT 直接生成 PlantUML，微调一下就可以了，甚至有的调都不调，直接用了。
PlantUML是一个通用性很强的工具，可以快速、直接地创建各种图表。利用简单直观的语言，用户可以毫不费力地绘制各种类型的图表。支持序列图、用例图、类图、对象图、活动图、组件图、部署图、状态图、时序图。
「毫不费力」这个特点非常有吸引力，当然没那么夸张，还是要费点力气的。它有自己的一套语法，类似于写代码的方式表示各个实体之间的关系、指示要生成哪种类型的图。用过 Markdown 的一下就能理解。
举个例子，下面的代码可以表示 Client 向 Server 发送 Hello。
@startuml
!theme materia-outline
Client -> Server : Hello
@enduml
如果你想自己用它的语法规则，通过写代码的方式画图，可以到官网 https://plantuml.com/zh/ 上学习一下语法。

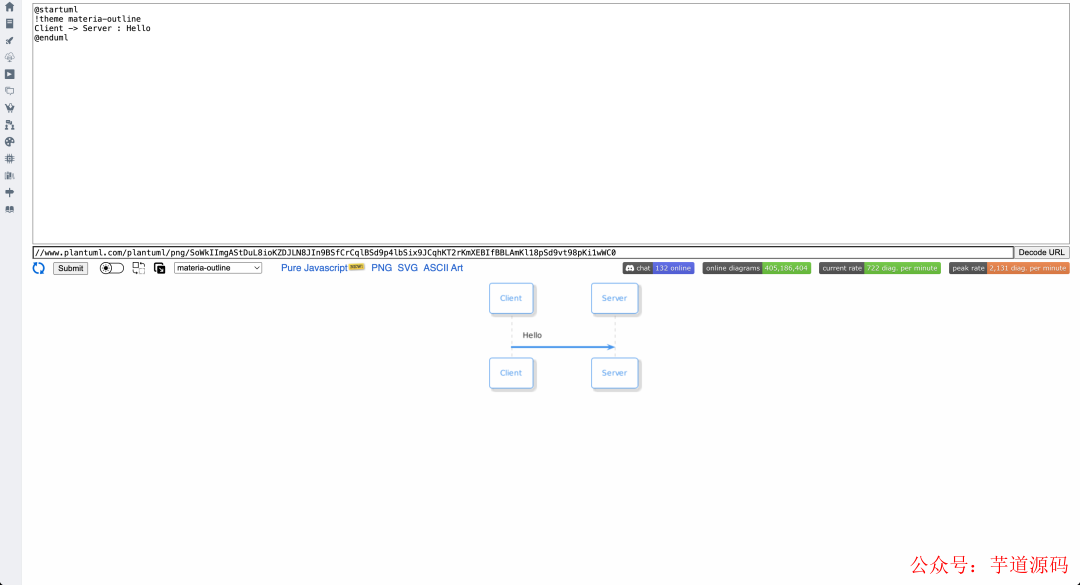

可以直接在 PlantUML 在线环境上运行
https://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000
上方写代码，下面就直接生成对应的 UML 图了，可以调整样式，可以下载各种格式的图片。
也可以在本地安装运行，支持 Java 包运行，也支持 Docker 。
另外，像 VSCode 这些编辑器或者一些笔记软件都有对应的插件支持，可以搜索安装。
基于 Spring Boot + MyBatis Plus + Vue & Element 实现的后台管理系统 + 用户小程序，支持 RBAC 动态权限、多租户、数据权限、工作流、三方登录、支付、短信、商城等功能
- 项目地址：https://github.com/YunaiV/ruoyi-vue-pro
-
视频教程：https://doc.iocoder.cn/video/
如果你还是觉得不够「毫不费力」，那可以让 ChatGPT 直接生成给你。
打开 ChatGPT ，在「探索 GPT」里面可以搜索 “PlantUML Diagram Wizard”，这个应用是专门用来帮你画 PlantUML 的，但是使用的话需要 GPT-4o，如果超过最大限制，则需要开通 plus 才能用，有实力的同学可以用这个。
不用它也完全可以，我就直接用的免费版 ChatGPT-3.5，效果也没有问题。除此之外，用 Kimi 等大模型应该也问题不大。
那应该怎么给 ChatGPT 提示词呢？
- 首先你必须知道你要画的是什么类型的图，序列图、用例图、类图、对象图、活动图、组件图、部署图、状态图、时序图，类型关键词必须准确给到 GPT。
- 描述要清晰，这是必须的，就像你解释给别人一样，只不过 GPT 的理解能力更强一些。
下面我举几个例子，不一定是最好的，但是基本上能解决问题。
有时候 IDEA 能解决一部分问题，比如我查看一个 serverImpl的类图，但是更大范围的关系就不行了，比如我还想看到 Controller 调用 Service 的关系。
用 ChatGPT 怎么做呢？
第一步就是将代码给到 ChatGPT。这一步要看你的代码量有多少，如果代码量不多的话，可以一次性都给它，如果多的话，ChatGPT 的输入token 是有限制的，就要分批次告诉它。
第一步 prompt：接下来我会发给你几个 java 文件，在我告诉你开始画图之前，你只需要记住文件的内容就好了。之后GPT会表示明白了，请你发送文件内容。
第二步：将你要画的文件一个个的输送给 GPT。
第三步：好了，请帮我生成 PlantUML 格式的类图，请开始画图吧。
然后 GPT 就会输出一个 PlantUML 代码段。
之后粘贴到 https://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000 在线环境中，然后选一个主题，就可以把图弄下来了。
基于 Spring Cloud Alibaba + Gateway + Nacos + RocketMQ + Vue & Element 实现的后台管理系统 + 用户小程序，支持 RBAC 动态权限、多租户、数据权限、工作流、三方登录、支付、短信、商城等功能
- 项目地址：https://github.com/YunaiV/yudao-cloud
- 视频教程：https://doc.iocoder.cn/video/
接下来我将一个登录流程的描述告诉 GPT 让它画出时序图。
prompt 如下：
“
以客户端、登录服务、数据库为3个主体，画出整个登录过程的Sequence diagrams：客户端输入手机号，调用登录服务，查询数据库，查看手机号是否存在，如果不存在，直接通知客户端用户不存，如果存在，登录服务查询数据库验证手机号和密码是否匹配，如果匹配，返回用户信息，客户端跳转到首页
”
其实描述的并不是那么条理很清晰，但是 GPT 比较聪明，它能理解。
最后还是粘贴到在线环境上，查看并下载最终的UML图。
怎么样，是不是能够偷下懒了。
