分类关系图表用于展示数字变量和一个或多个分类变量之间的关系，可以进一步分为：箱形图（box plot）、增强箱形图（enhanced box plot）、小提琴图（violin plot）、抖动散点图（jitter plot）、蜂群图（beeswarm plot）、点图（point plot）、柱状图（bar plot）、分类柱状图（count plot ）。本文介绍使用Python工具seaborn详细实现分类关系图表，包含8类图141个代码模版。
柱状图（bar plot）
柱状图（bar plot）表示了一个数值变量的聚合或统计估计（比如和，中值，均值，详细介绍见后章节9.3.2.6 柱状图-6类统计方式），每个矩形的高度表示该估计，同时使用误差条指示该估计的不确定性。

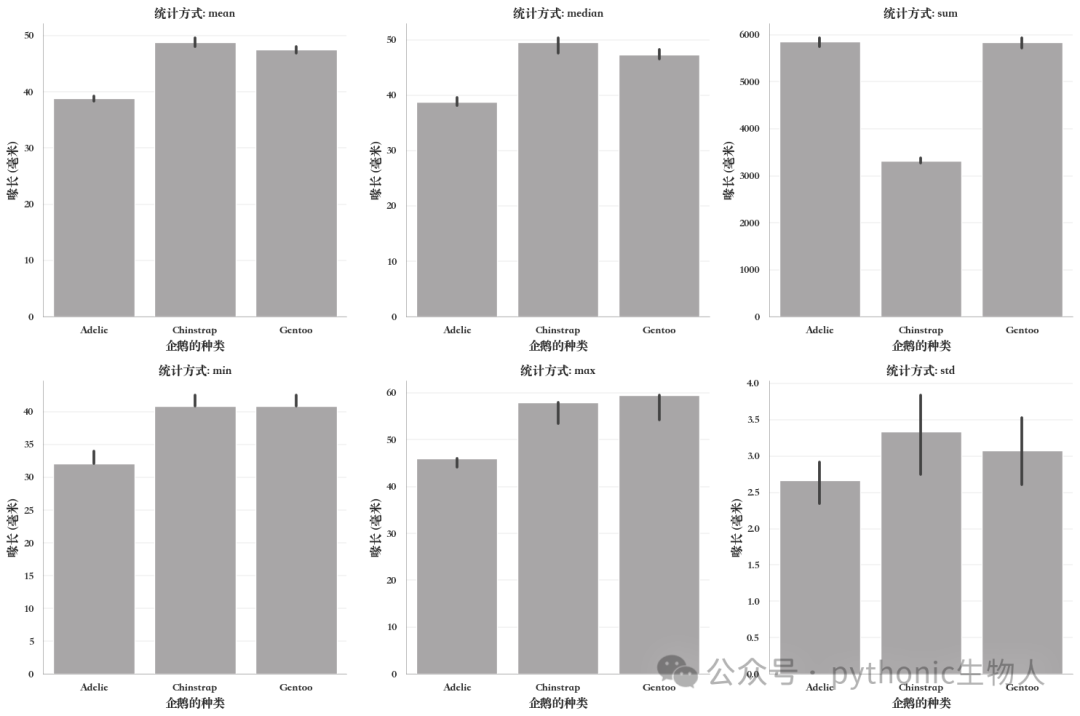

例如，柱状图-6类统计方式 ，
统计方式，即柱子高度代表变量的'mean'， 'median'，'sum'，'min'，'max'或者'std'之一，用图展示各中统计方式差异，
estimators = ['mean', 'median', 'sum', 'min', 'max', 'std'] #6种统计方式
fig, axs = plt.subplots(2, 3, figsize=(15, 10))
for i, estimator in enumerate(estimators):
row = i // 3
col = i % 3
sns.barplot(
x='企鹅的种类',
y='喙长 (毫米)',
data=penguins,
estimator=estimator, #设置不同的统计方式
ax=axs[row, col],
color="#a8a6a7")
axs[row, col].set_title(f'统计方式: {estimator}')
plt.tight_layout()
plt.show()
例如，柱状图-多子图，
sns.catplot(
data=penguins,
x="性别",
y="喙长 (毫米)",
col="企鹅的种类", #列按照"岛屿"分面
kind="bar",
palette=["#006a8e", "#b1283a"],
)
分类柱状图（count plot ）
分类柱状图（count plot ）使用柱状图显示每个分类箱中的观测计数，这类图要区别于上文章节9.3.2 柱状图，用于直接显示每个类别中的观测数量，而不是间接统计计算一个新的统计量。例如，分组分类柱状图，
g = sns.countplot(
data=penguins,
x="企鹅的种类",
hue="性别",
palette=["#006a8e", "#b1283a"],
)
#添加柱值文本标签
g.bar_label(g.containers[0], fontsize=10)
g.bar_label(g.containers[1], fontsize=10)
箱形图（box plot）
箱形图（box plot）直观地展示数据的关键指标（如下四分位数Q1、上四分位数Q3、中位数、平均值、异常值点），如下图，
通过箱图可比较几组数据的分布情况，检查数据异常值，比较不同分布数据的偏态和尾重等。

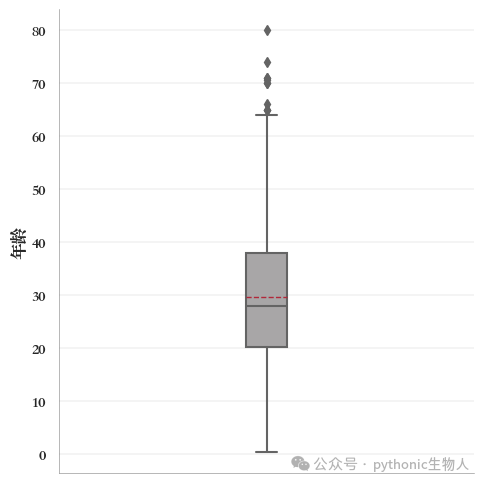

例如，单组箱图，
sns.catplot(
data=titanic,
y="年龄",
showmeans=True, #显示平均数
meanline=True, #显示平均数线
meanprops={ #平均数线个性化
'linestyle': '--', #线型
'color': '#b1283a', #线颜色
'linewidth': 1, #线宽
},
kind="box",
width=0.1,
color="#a8a6a7")
例如，多子图箱图，
sns.catplot(
data=titanic,
x="登船港口",
y="年龄",
hue="性别",
col="船票等级", #列按照"船票等级"分面
row="获救情况", #行按照"获救情况"分面
width=0.7,
linewidth=0.6,
kind="box",
palette=["#006a8e", "#b1283a"])
增强箱形图（enhanced box plot）
增强箱形图（enhanced box plot），又称作“Letter-value plots”，类似于箱形图，但是，能展示更多的分位数，提供更多关于数据分布形状的信息，特别是在尾部数据和异常值数据中，它更适用于较大的数据集（数据size：10,000-100,000），
早期也是由Hadley Wickham等大佬提出。
例如，分组增强箱形图-垂直方向，
sns.catplot(
data=diamonds,
x="净度", #垂直方向按照"净度"分组
y="价格 ($)",
width=0.5,
kind="boxen",
color="#a8a6a7")
例如，分组增强箱形图-垂直方向，进一步分组，
sns.catplot(
data=diamonds[diamonds['切工'].isin(['Fair', 'Very Good'])],
x="净度",
y="价格 ($)",
hue="切工",
width=0.8,
kind="boxen",
palette=["#006a8e", "#b1283a"], #箱子颜色个性化设置
小提琴图（violin plot）
小提琴图（violin plot）本质上是由外部核密度图（上文章节“8.2 核密度图”）和内部箱形图（上文章节“9.1.1 箱形图”）两种基本图形结合而来的，核密度图展示数据概率密度（数据在某个值附近出现的频率，可展示数据在整个范围内的分布），箱形图展示数据分布状态（例如中位数，平均值，分位数，异常值等）！
例如，分组小提琴图，
sns.catplot(
data=titanic,
x="船票等级1",
y="年龄",
hue="性别", #颜色随着"性别"变化
width=0.7,
kind="violin",
color="#a8a6a7")
抖动散点图（jitter plot）
抖动散点图（jitter plot），是一类特殊的散点图，在一般散点图的基础上通过添加一些小幅度的随机抖动（jitter），调整分类轴上点的位置，在统计图表中，抖动可以使数据点在某个方向上稍微分散，以更清晰地展示分布。

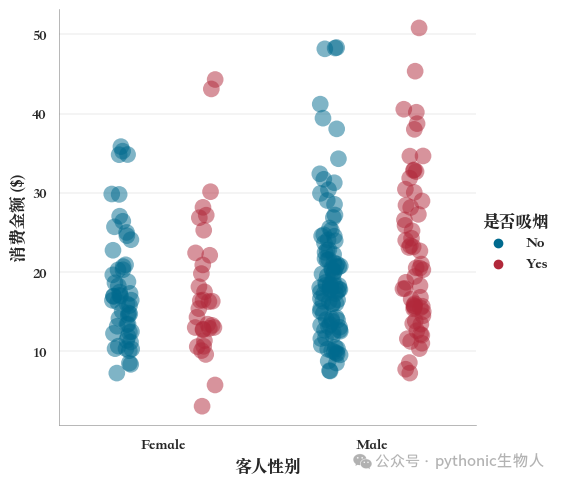

例如，分组抖动散点图，
sns.catplot(
data=tips,
y="消费金额 ($)",
x="客人性别",
hue="是否吸烟",
dodge=True, #和hue一起使用，对x指定的变量进一步分组
size=12,
alpha=0.5,
kind="strip",
palette=["#006a8e", "#b1283a"])
蜂群图（beeswarm plot）
蜂群图（beeswarm plot），似一群蜜蜂集聚在一起而得名，类似上文章节9.2.1抖动散点图，但是使用一种算法调整了点的位置（只沿着分类轴，注意区别于抖动散点图的随机抖动），以避免它们重叠。这样可以更好地展示数值的分布，但是对于大量的观测值来说不适用。例如，分组蜂群图，
sns.catplot(
data=tips,
y="消费金额 ($)",
x="客人性别",
hue="是否吸烟",
dodge=True, #和hue一起使用，对x指定的变量进一步分组
size=6,
kind="swarm",
palette=["#006a8e", "#b1283a"])
点图（point plot）
点图（point plot）通过点的位置表示数值变量的中心趋势估计，并使用误差条（error bar）来显示估计值的不确定性范围，可以集中地比较一个或多个分类变量的不同水平。

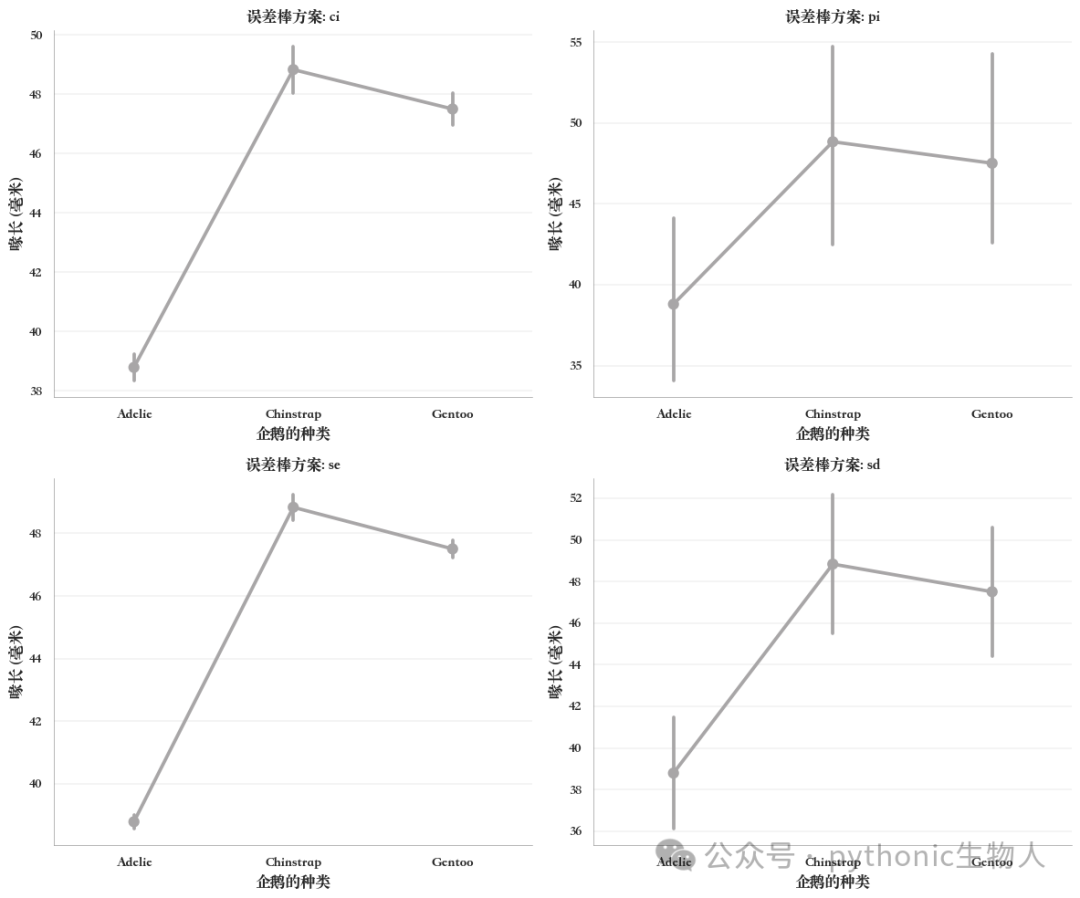

例如，点图-4类误差棒方案 ，
errorbars = ['ci', 'pi', 'se', 'sd'] #4类误差棒方案
fig, axs = plt.subplots(2, 2, figsize=(12, 10))
for i, errorbar in enumerate(errorbars):
row = i // 2
col = i % 2
sns.pointplot(
x='企鹅的种类',
y='喙长 (毫米)',
data=penguins,
errorbar=errorbar, #设置误差棒方案
ax=axs[row, col],
color="#a8a6a7")
axs[row, col].set_title(f'误差棒方案: {errorbar}')
plt.tight_layout()
plt.show()
