作者：王卓 (合肥工业大学)
邮箱：2020171526@mail.hfut.edu.cn

1. 简介
2. pyecharts 库介绍

2.1 pyecharts 库的安装
2.2 pyecharts 库配置一览

3. 案例操作
4. 参考资料
5. 相关推文

温馨提示： 文中链接在微信中无法生效。请点击底部「阅读原文」。或直接长按/扫描如下二维码，直达原文：

1. 简介

许多软件可以绘制精美的图表，例如 Stata 、ACGIS、Excel 等等，但这些软件呈现的图表大都以静态为主。在本文中，我们将介绍百度的 Python 开源画图工具——pyecharts，它除了可以画出很酷炫的动态图表外，还可以画出动态地图、卫星地图。本文将以绘制各地上市公司数量为例，来演示 Python 绘制动态地图。

本案例中均使用 Python 语言，适用于习惯使用 Python 的读者进行阅读；
本文对 pyecharts 的操作较为简单，对图表美化要求更高的读者，可参考官网介绍。

2. pyecharts 库介绍

pyecharts 是基于 Python 语言和百度开源 Echarts 产生的数据可视化工具。它巧妙的结合了 Python 强大的数据处理、数据分析能力和 Echarts 良好的交互性、精巧的图表设计能力。

pyecharts 库 API 设计简单，可读性强，支持链式调用。该库涵盖了 30 多种常见图表，且配置高度灵活，可轻松搭配出精美的图表。目前，该库版本支持主流 Notebook 环境，Jupyter Notebook 和 JupyterLab，新版 V1 仅支持 Python3.6+ 配置。

2.1 pyecharts 库的安装

方法一：pip 安装

pip install pyecharts

方法二：源码安装

git clone https://github.com/pyecharts/pyecharts.git
cd pyecharts                    # 放入默认的 Python 第三方库文件夹中
pip install -r requirements.txt # 在cmd中输入
python setup.py install
# 或者执行 python install.py

2.2 pyecharts 库配置一览

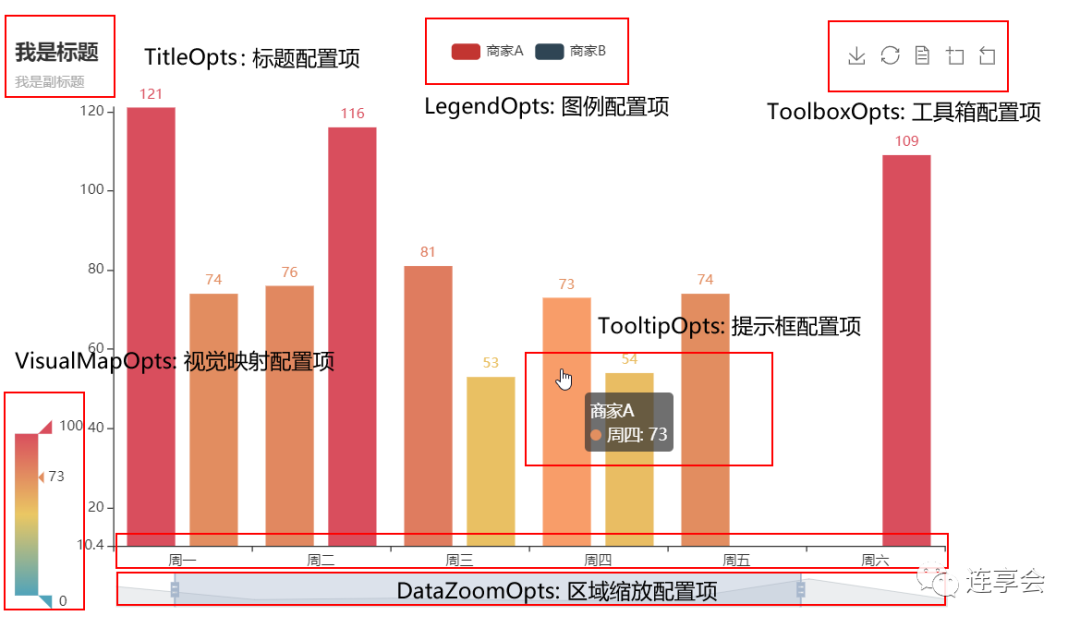

如上图所示，pyecharts 主要有 6 个全局环境配置项，通过 set_global_opts() 方法设置。详细的系列配置项，可参考「官方文档」。

3. 案例操作

本实例以绘制上市公司所在城市地图演示 pyecharts 的基本应用，其中数据获取方式为调用「Tushare」大数据 API。具体可分为以下几步：

第一步：导入第三方库

import pandas as pd
import numpy as np
from scipy import stats




import tushare as ts
import matplotlib.pyplot as plt

# 正常显示画图时出现的中文和负号
from pylab import mpl
mpl.rcParams['font.sans-serif']=['SimHei']
mpl.rcParams['axes.unicode_minus']=False

from pyecharts import options as opts
from pyecharts.charts import Map # 地图库

第二步：调取上市公司基本数据，并计算每个城市有多少个上市公司

pro = ts.pro_api()
df1 = pro.stock_company(exchange='SZSE', fields='ts_code,province,city')
df2 = pro.stock_company(exchange='SSE', fields='ts_code,province,city')
basics_data = pd.concat([df1,df2])
city_firm = basics_data.groupby('city')['ts_code'].count().reset_index()
city_firm.columns = ['city','firm']

# 当没有权限时，可使用如下方式获取
# url = 'https://file.lianxh.cn/data/c/company.xlsx'
# basics_data = pd.read_excel(url)
# city_firm = basics_data.groupby('city')['code'].count().reset_index()
# city_firm.columns = ['city','firm']

第三步：清洗上市公司所在地

# 由于百度地图的城市名不包含 “市”、“地区”、“自治州” 等字段，需要删除
import re
city_firm['city'] = city_firm.city.map(lambda x: re.sub('市',"",x))
city_firm['city'] = city_firm.city.map(lambda x: re.sub('地区',"",x))
city_firm['city'] = city_firm.city.map(lambda x: re.sub('盟',"",x))
city_firm['city'] = city_firm.city.map(lambda x: re.sub('.*?族',"",x))
city_firm['city'] = city_firm.city.map(lambda x: re.sub('自治州',"",x))

第四步：画图

# 各城市上市公司数量图
city = city_firm['city'].values.tolist()
cfirm = city_firm['firm'].values.tolist() # 将城市和公司数量转为list格式方便画图

map = Map()
map.add("", [list(z) for z in zip(city, cfirm)],
       'china-cities',
       label_opts=opts.LabelOpts(is_show=False),
       is_map_symbol_show=False,
       )
map.set_global_opts(
    title_opts=opts.TitleOpts(title="中国上市公司分布"),
    visualmap_opts=opts.VisualMapOpts(min_=min(cfirm),max_=max(cfirm),is_piecewise=True,
                  range_color=["#E0ECF8", "#045FB4"],
                  pieces=[{"min":1,"max":50,"label":"<50"},{"min":50,"max":100,"label":"50-100"},
                          {"min":100,"max":200,"label":"100-200"},{"min":200,"max":300,"label":"200-300"},
                          {"min":300,"label":">300"}]),
    )
# min\max 表示图例的最大最小值；is_piecewise表示地图分割 ；
# range_color是HTML色彩代码，可以去搜索自己需要的颜色用来表示数值深浅；
# pieces表示图例的数字区间

map.render_notebook()

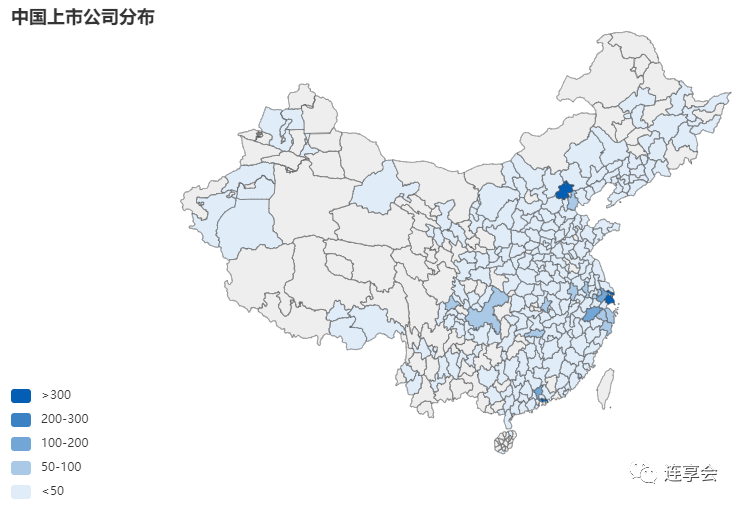

经过上述操作后，动态地图就画好了！在鼠标滑动各个地区时，会有数量显示。但是城市地图可能并不完整，大家可以参考网上相关方法补全，或者以省份地图代替。

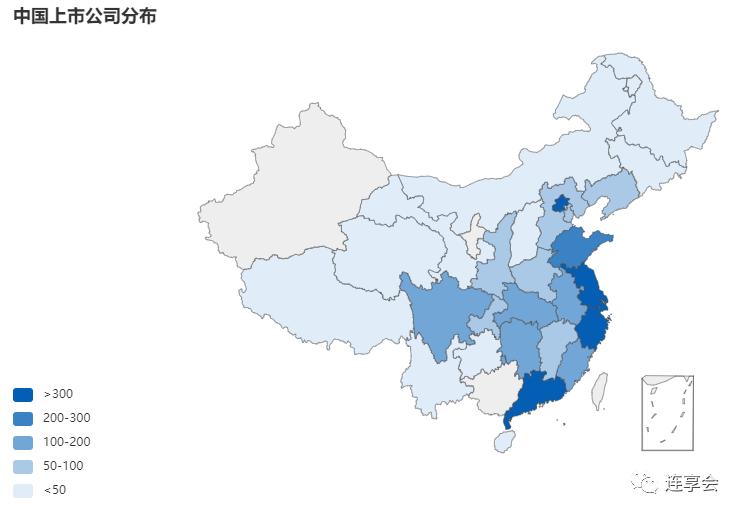

# 各省份上市公司数量图
url = 'https://file.lianxh.cn/data/c/company.xlsx'
basics_data = pd.read_excel(url)
province_firm = basics_data.groupby('province')['code'].count().reset_index()
province_firm.columns = ['province','firm']

import re
province_firm['province'] = province_firm.province.map(lambda x: re.sub('自治区',"",x))
province_firm['province'] = province_firm.province.map(lambda x: re.sub('维吾尔自治区',"",x))
province_firm['province'] = province_firm.province.map(lambda x: re.sub('壮族自治区',"",x))
province_firm['province'] = province_firm.province.map(lambda x: re.sub('回族自治区',"",x))
province_firm['province'] = province_firm.province.map(lambda x: re.sub('省',"",x))
province_firm['province'] = province_firm.province.map(lambda x: re.sub('市',"",x))

province = province_firm['province'].values.tolist()
pfirm = province_firm['firm'].values.tolist() # 将城市和公司数量转为list格式方便画图
map = Map()
map.add("", [list(z) for z in zip(province, pfirm)],
       'china',
       label_opts=opts.LabelOpts(is_show=False),
       is_map_symbol_show=False,
       )
map.set_global_opts(
    title_opts=opts.TitleOpts(title="中国上市公司分布"),
    visualmap_opts=opts.VisualMapOpts(min_=min(pfirm),max_=max(pfirm),is_piecewise=True,
                  range_color=["#E0ECF8", "#045FB4"],
                  pieces=[{"min":1,"max":50,"label":"<50"},{"min":50,"max":100,"label":"50-100"},
                          {"min":100,"max":200,"label":"100-200"},{"min":200,"max":300,"label":"200-300"},
                          {"min":300,"label":">300"}]),
    )
# min\max 表示图例的最大最小值；is_piecewise表示地图分割 ；
# range_color是HTML色彩代码，可以去搜索自己需要的颜色用来表示数值深浅；
# pieces表示图例的数字区间
map.render_notebook()

上述只是 pyecharts 的简单操作，它还可以通过更加复杂的设置画出叠加的、可变化的动态图，比如绘制过去 10 年的各个城市的 GDP 的变化和增长等。

4. 参考资料

pyecharts 官方网站
HTML 色彩代码官方网站
