字节一面：MySQL 是怎么存储 NULL 的？

作者 | 小牛肉

来源 | 飞天小牛肉

MySQL 怎么存储，其实问的是 InnoDB 怎么存储，如果你清楚 InnoDB 存储引擎一行记录的格式，那么关于 NULL 值怎么存放这个问题，其实还是很简单的。

InnoDB 逻辑存储结构

InnoDB 中的所有数据都被逻辑地存放在一个空间中，这个空间被称之为 “表空间”（tablespace），表空间可以看作 InnoDB 存储引擎逻辑结构的最顶层，其中包含以下几个部分：

数据段（leaf node segment）：InnoDB 是索引组织表（index organized）的，数据即索引，索引即数据，因此数据段其实就是索引（B+ 数的叶子结点）
索引段（non-leaf node segment）：B+ 树的非叶子节点
回滚段（rollback segment）：也就是 undo log 中的数据

区（extent）：一个段最多可以申请 4 个区，区由 64 个连续的页组成，每个页大小为 16KB，即每个区的大小为 64 * 16 = 1M
页（page），也称为 “块”（block）：页是 InnoDB 磁盘管理的最小单位。每个页中的数据组织形式是 “行（row）”，也就是说数据是按行进行存放的，每个页最多存放 16KB / 2 ～ 200 = 7992 行的记录

InnoDB 存储引擎提供了 Compact 和 Redundant 两种格式来存放行记录格式，MySQL 5.1 默认保存为 Compact 格式。

可以通过 show table status like 'table_name' 来查看当前表使用的行记录格式。

Redundant 是为了兼容 MySQL 5.0 之前的版本来存在的，这里就不详细说了，主要看 Compact 格式，如下所示：

首先，Compact 行格式的首部是一个非 NULL 变长字段（varchar）的长度列表，并且这个长度列表是按照列的顺序逆序放置的：

举个例子，比如有四个字段 (id, name, age, address)，name 和 address 都是变长类型，有两行记录：

id	name	age	address
1	Job	20	Los Angeles
2	Julia	21	Panama

这两行记录对应的 Compact 格式如下图所示：

第二个部分就是 NULL 标识位，用于指示这行数据中是否有 NULL 值，若有的话，则将对应的比特位置为 1。具体来说，每个列对应一个二进制位（bit），二进制位同样按照列的顺序逆序排列。

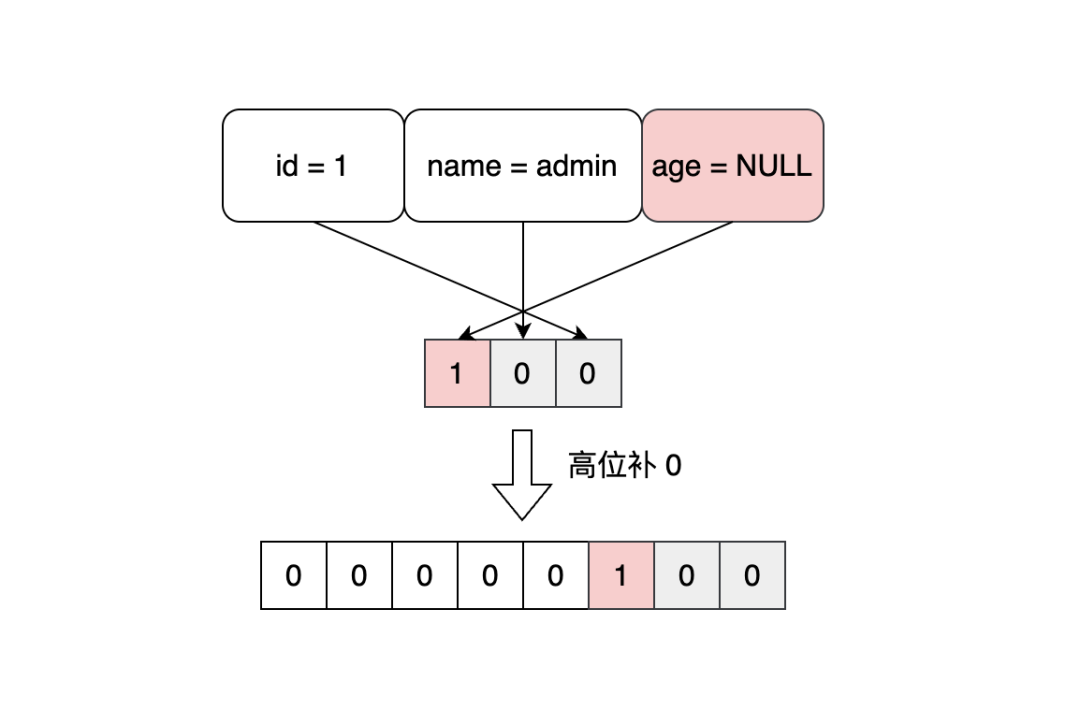

比如有一行记录 id = 1, name = "admin", age = NULL，那么这行记录对应的 NULL 标位就是 100（逆序排放，[age, name, id]），然后在高位补 0，最终就是 0000 0100

第三部分是记录头信息（record header），固定占用 5 个字节（40 位），主要就是包含比如该行是否已被删除、页中下一条记录的相对位置等等之类的。
