专业TEM图像分析软件Digital Micrograph:超详细教程+安装包!
子聿学长
• 3 年前 • 3470 次点击
来源丨软件通←关注TA
Digital Micrograph(DM)
是一款专业的电镜图像分析软件,本文通过实例向大家演示该软件的基本用法和常用功能。
另外,我们为大家准备了
Digital Micrograph安装包和学习干货资料包,一定对大家有帮助。
公众号
后台对话框回复
“010”
领取,以下为资源截图
。
资料
免费获取
长按识别二维码回复:
010
长按识别二维码回复:
010
长按识别二维码回复:
010
免费获取全套教程大全
01
教程简介

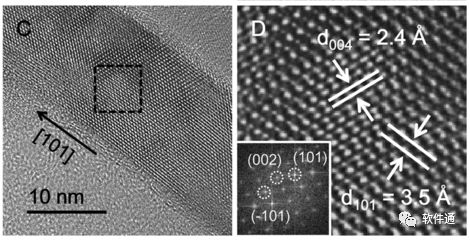

图1. 文献中常见的HRTEM图例
Adv. Mater. 2012, 24, 2567-2571
文献中常见的HRTEM图片如上图所示,本文将通过一个实例处理一张和文献类似的HRTEM图片。
02
操作步骤
A. 基础功能
视频1. Digital Micrograph基础功能
【视频大小约10M】鼠标中间滚动可放大、缩小,按住Shift键可画正方形框
▍导入数据
将HRTEM文件拖入软件窗口即可打开,注意不是.tif或.jpg等图片格式文件哦,测试的时候务必让测试人员提供给你源文件(.dm3格式)
▍软件界面

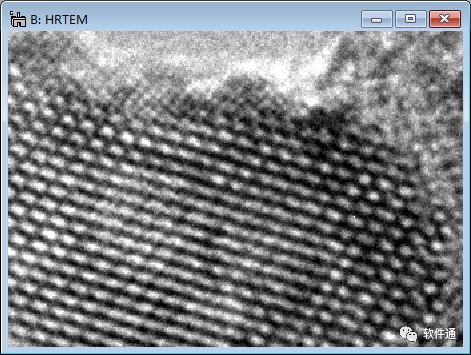

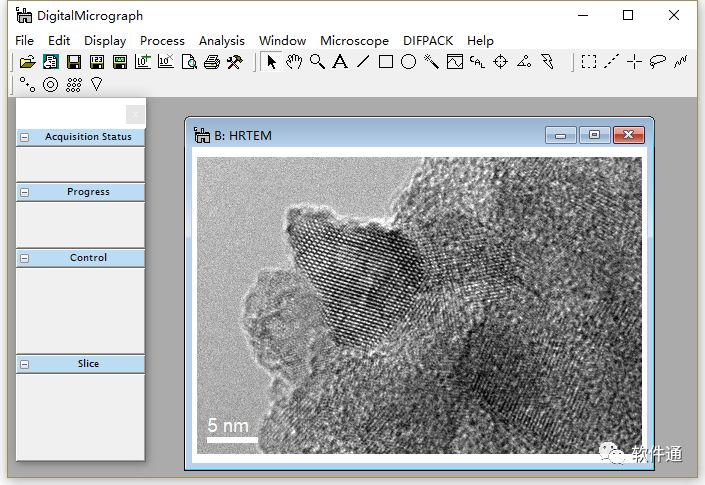

图2. 打开文件后软件界面
▍图片缩放
按住鼠标中间上下滚动,可以对图片进行缩放

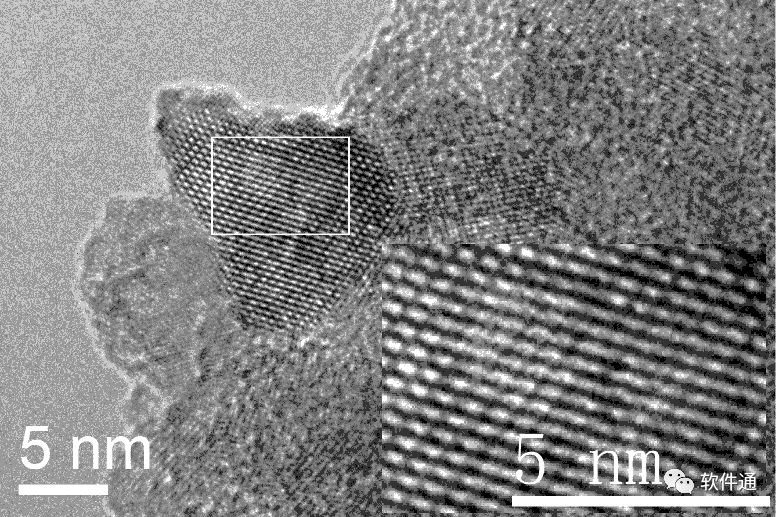

图3. 对图像进行缩放
▍调整scale bar大小
使得图片在拼图或投稿时,scar bar清晰可见
图4. 调整scale bar大小
▍绘图功能
可以在图片上进行标注图形、文字等
图5. 图形注释
▍局部放大图

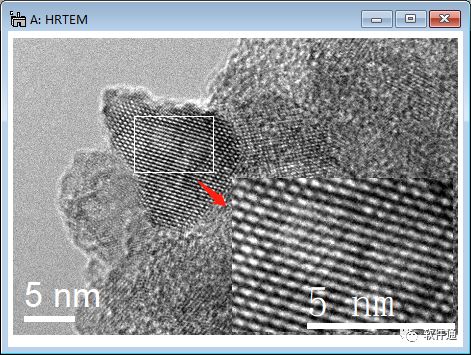

轻松搞定,并在放大图中有独立的scale bar
图6. 局部放大
▍保存修改

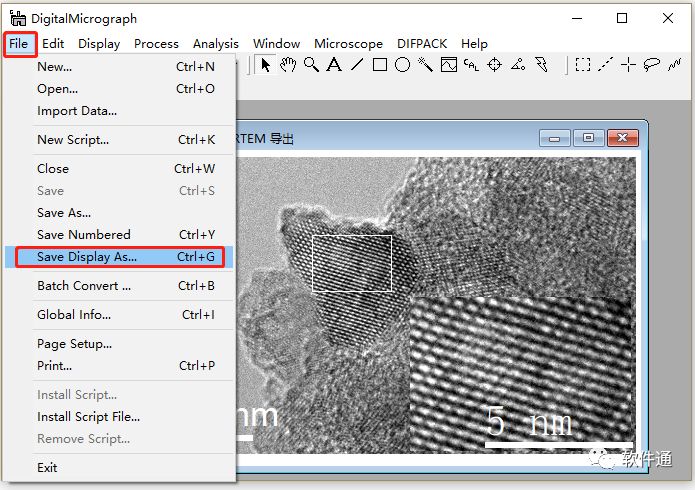

可以将编辑后的图片另存为dm3或.tif等格式
图7. 保存修改后的图像
导出后图片效果如下
图8. 修改后效果
B. 测量晶面间距
视频2. 测量晶面间距
【视频大小约8M】鼠标中间滚动可放大、缩小
▍点击Profile
图9. Profile工具
▍在条纹清晰的区域画一条垂直于条纹的线
图10. Profile工具使用
▍双击线条,设置宽度

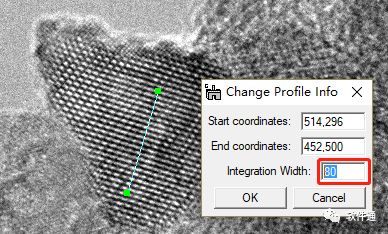

图11. Profile工具设置

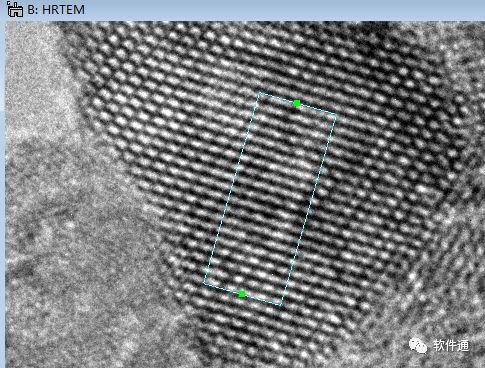

▍通过调整如下矩形区域,可以提高调整精度(调整矩形上下两边平行于条纹)
图12. Profile工具

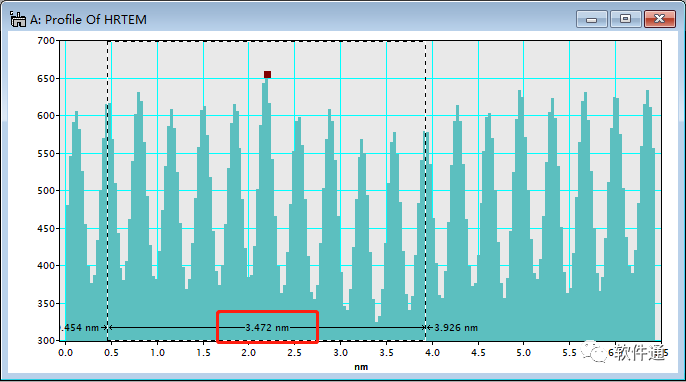

▍这时Profile Of HRTEM窗口的图形如下,各个柱形图高度越接近,测出的条纹间距值越可靠

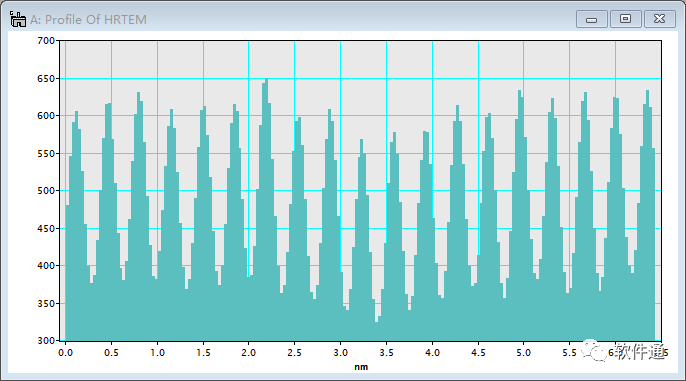

图13. Profile of HRTEM

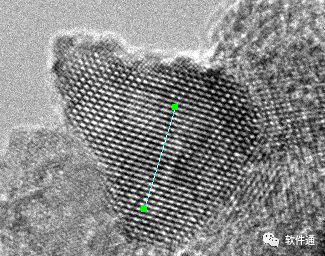

▍鼠标左键在窗口中拽出如下区域即可显示出距离,建议测量10个周期的距离,如下所示的条纹间距3.472 ÷ 10 = 0.3472 nm
图14. 测量晶面间距
▍晶面间距注释

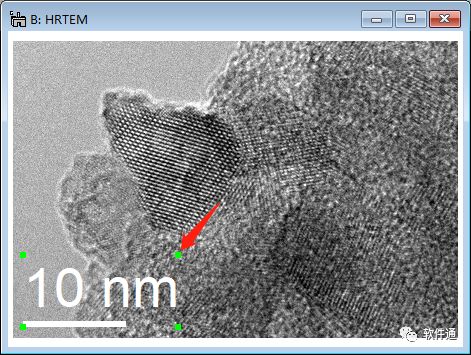

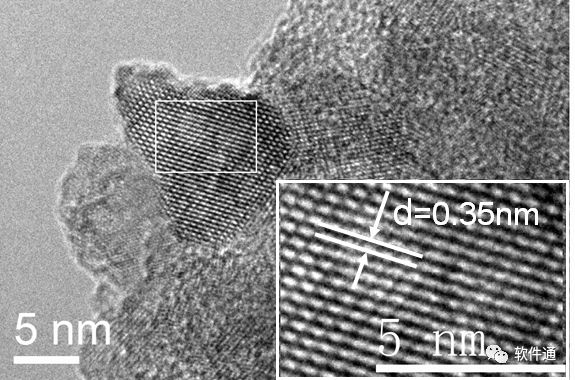

图15. 图8基础上标注晶面间距
C. 位错分析
视频3. 位错分析
【视频大小约48M】鼠标中间滚动可放大、缩小;使用ROI工具时,请按ALT键

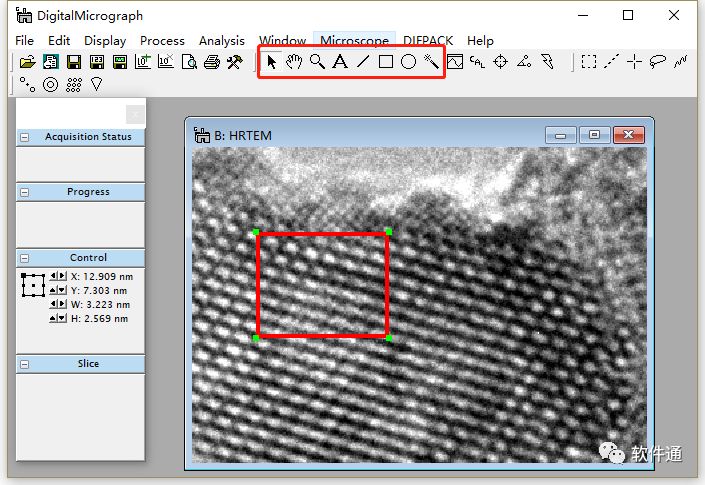

▍点击ROI工具
图16. ROI工具
▍按住Alt键,再图片上选一个区域,如下图
图17. ROI工具

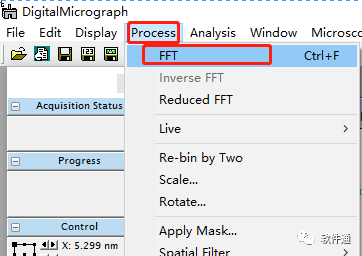

▍点击Process下的FFT
图18. FFT工具
▍傅里叶变换后显示如下
图18. FFT工具
▍点击SpotMask工具
图19. SpotMask工具
▍绿色区域对准“亮斑”
图20. 区域调整
▍点击Process下的Apply Mask

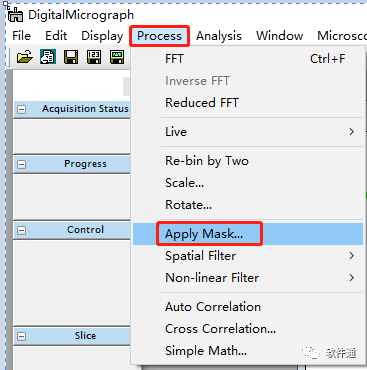

图21. Apply Mask
▍弹出到如下所示窗口
图22. SpotMask工具

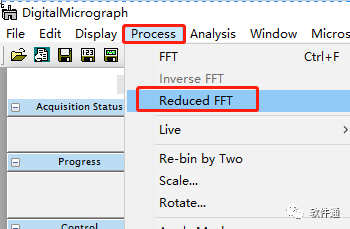

▍点击Process下的Reduced FFT
图23. Reduced FFT
▍这样就显示出选区的位错情况了
图24. 位错分析结果
(右上角为结晶良好的区域)
