如何用 PYTHON 绘制漂亮的地图？— FOLIUM 作图工具介绍

Folium 简介

作为 Python 的一个可视化工具包 Folium，它通过 Leaflet 的地图服务，可以在 Jupyter Notebook 上实现可视化的地理位置作图，制作各种各样精美的地图信息。它不仅可以针对某个经纬度进行地理位置的可视化操作，还能够根据实时的人群地理位置信息来构建静态与动态热力图，甚至还能够针对经纬度的数量来进行必要的聚类可视化。本文将会基于新加坡的地图，对 Folium 的一些功能做简要的介绍，对此工具有兴趣的读者可以参阅 Folium 的官方文档。

创建地图

通过 Folium 工具，可以直接作出一张世界地图，其代码也十分地简洁明了。

import folium
%matplotlib inline

import webbrowser

print(folium.__version__)

# define the world map
world_map = folium.Map()
# display world map
world_map

世界地图

除了能够作出一张完整的世界地图之外，通常程序员最常见的需求是针对某个或者某一些经纬度，来作出一张局部地图。地图中不仅需要包括经纬度信息，也需要有街道信息等必要的内容，甚至需要对经纬度的标记做一些必要的定制化工作。

在初始化一张地图的时候，需要指定它的经纬度信息，也就是 location 的位置。也需要根据需要放大的尺寸来指定相应的 zoom_start 值。另外，tiles 是 str 型，用于控制绘图调用的地图样式，默认为'OpenStreetMap'，也有一些其他的内建地图样式，如'Stamen Terrain'，'Stamen Toner'。

有的时候需要在地图上标识出相应的经纬度，此时需要使用 folium.Marker 函数。其使用方法就是直接输入相应的经纬度信息，以及 icon 的形状（例如 'cloud', 'info-sign' 等）；除此之外，还可以对其颜色进行标记，一般是对参数 color 进行调整即可。

另外，在某些经纬度上，还可以使用“点击-弹出“的控件 tooltip 和 popup，一旦鼠标指向该位置，就会呈现出相应的弹出信息。

# latitude and longitude in Singapore city
coordinate_sentosa = [1.248946, 103.834306]
coordinate_orchard_road = [1.304247, 103.833264]
coordinate_changi_airport = [1.357557, 103.98847]
coordinate_nus = [1.296202,103.776899]
coordinate_ntu = [1.34841, 103.682933]
coordinate_zoo = [1.403717, 103.793974]
coordinate_ang_mo_kio = [1.37008, 103.849523]
coordinate_yi_shun = [1.429384, 103.835028]

# icon
icon_cloud = "cloud"
icon_sign = "info-sign"

# define the city map
# tiles in {'OpenStreetMap', 'Stamen  Terrain', 'Stamen Toner', 'Mapbox Bright'}
city_map = folium.Map(
    location=coordinate_orchard_road,
    zoom_start=11,
    tiles='OpenStreetMap')

# add marker in the city map
folium.Marker(
    coordinate_sentosa,
    icon=folium.Icon(color='blue')
).add_to(city_map)
folium.Marker(
    coordinate_orchard_road,
    icon=folium.Icon(color='green', icon=icon_cloud)
).add_to(city_map)

# add popup
folium.Marker(
    coordinate_changi_airport,
    popup='Changi Airport',
    icon=folium.Icon(color='red', icon=icon_sign)
).add_to(city_map)

# add tooltips and popup
tooltip = "Click me!"

folium.Marker(
    coordinate_nus,
    popup="National University of Singapore",
    tooltip=tooltip
).add_to(city_map)

folium.Marker(
    coordinate_ntu,
    popup="Nanyang Technological University",
    tooltip=tooltip
).add_to(city_map)

# display city map
city_map

Folium 的经纬度作图（OpenStreetMap）

Folium 的经纬度作图（Stamen Terrain）

Folium 的经纬度作图（Stamen Toner）

有的时候，我们只知道某个地点，但是并不知道相应的经纬度数据，此时，只需要使用 folium.LatLngPopup() 就可以在鼠标指向位置上呈现相应的经纬度值，可以方便的查阅和使用。

# define the city map
city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

# 在地图中添加经纬度, add latitude and longitude in the map when click
city_map.add_child(folium.LatLngPopup())

city_map

几何形状

在作出关键的经纬度点之后，有的时候我们需要作出相应的几何图形将其显示得更加清楚。Folium 提供线段相连，多边形，圆形，矩形等诸多图形，只需要使用相应的函数即可。

# define the city map
city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

# 在地图中如何添加形状
# 多条边
points_1 = [
    coordinate_ntu,
    coordinate_nus,
    coordinate_zoo
]

# 在 city_map 中添加多条边，第一种添加方式
city_map.add_child(folium.PolyLine(
    locations=points_1, # 坐标列表
    weight=3, # 线条宽度
    color='gray'))

# 在 city_map 中添加多条边，第二种添加方式
folium.PolyLine(
    locations=points_1, # 坐标列表
    weight=3, # 线条宽度
    color='gray').add_to(city_map)

# 多边形
points_2 = [
    coordinate_orchard_road,
    coordinate_sentosa,
    coordinate_changi_airport
]

city_map.add_child(folium.Polygon(
    locations=points_2, # 坐标列表
    weight=3, # 线条宽度
    color='yellow'))

# 矩形
bounds = [
    coordinate_ang_mo_kio,
    coordinate_yi_shun
]

city_map.add_child(folium.Rectangle(
    bounds=bounds, # 坐标列表, Latitude and Longitude of line (Northing, Easting)
    weight=2, # 线条宽度
    color='blue'))

# 圆形, circle, radius units meters
folium.Circle(
    radius=1000,
    location=coordinate_nus,
    popup="National University of Singapore",
    color="crimson",
    fill=False,
).add_to(city_map)

# 圆形, circle, radius units pixels
folium.CircleMarker(
    location=coordinate_ntu,
    radius=30,
    popup="Nanyang Technological University",
    color="#3186cc",
    fill=True,
    fill_opacity=0.3, # 透明度
    fill_color="#3186cc",
).add_to(city_map)

city_map

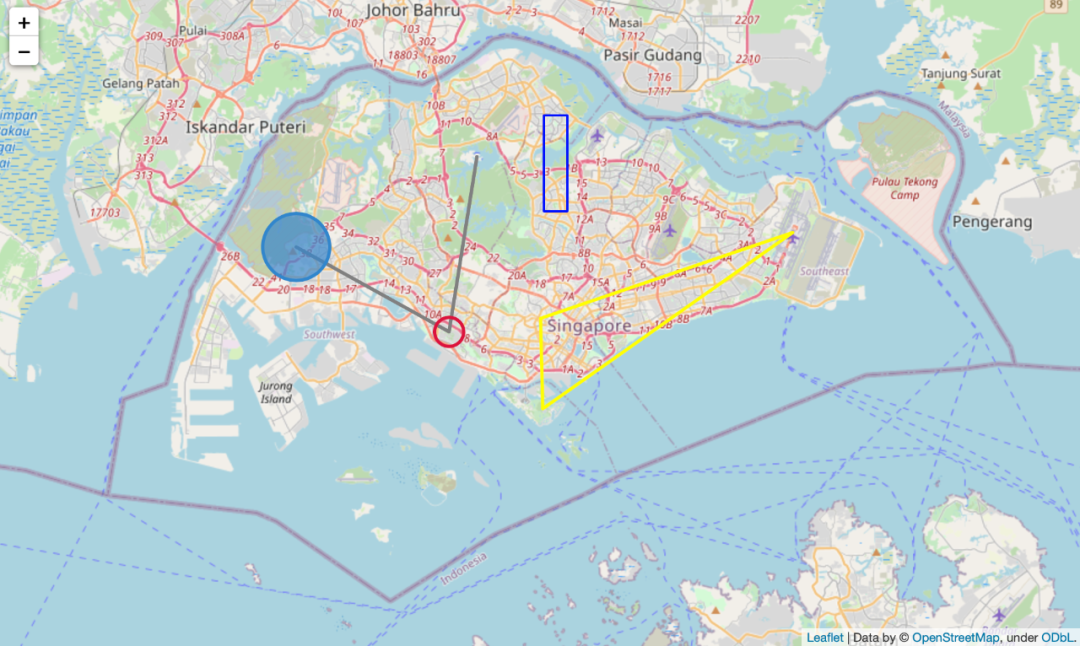

Folium 中的画出各种形状

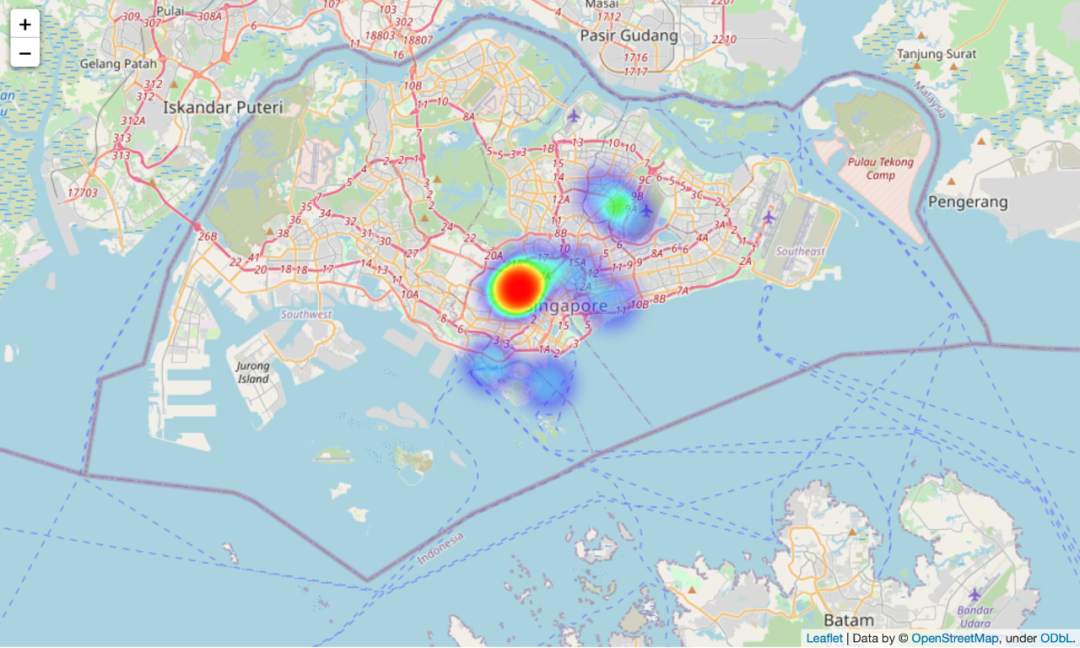

热力图

在实际使用经纬度信息的时候，通常来说会针对某个 APP 或者多款 APP 的实时经纬度信息来获取路况的拥挤程度，景区的人流量等信息，在这种情况下，就可以做出热力图。通过实时的热力图信息，我们可以获得相应的人流量信息进行必要的数据分析工作。

import numpy as np
from folium.plugins import HeatMap

# define the city map
city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

# 构建随机数据
data = (
    np.random.normal(
        size=(10, 3)) * 0.03 * np.array([[1, 1, 1]]) +
        np.array([[coordinate_orchard_road[0], coordinate_orchard_road[1], 1]])
).tolist()

city_map.add_child(HeatMap(data=data))
city_map

除了单张图的热力图之外，Folium 还能够计算一段时间的连续热力图信息。

import numpy as np
from folium.plugins import HeatMapWithTime

# define the city map
city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

# 使用 numpy 建立初始数据
initial_data = (np.random.normal(size=(200, 2)) *
                np.array([[0.02, 0.02]]) +
                np.array([coordinate_orchard_road]))

# 建立连续的数据
data = [initial_data.tolist()]
for i in range(20):
    data.append((data[i] + np.random.normal(size=(200, 2)) * 0.001).tolist())

# 显示连续的热力图
city_map.add_child(HeatMapWithTime(data))
city_map

经纬度点的聚类

除了热力图能反映人流量的信息，基于地理位置的聚类算法同样能够反映一个地区的拥挤程度，Folium 的 MarkerCluster() 函数可以对一个区域中的点来做聚类，在地图中可以放大和缩小，从而知道局部最拥挤的点在哪里了，最稀疏的区域是哪里。

from folium.plugins import MarkerCluster

# define the city map
city_map = folium.Map(location=coordinate_orchard_road, zoom_start=11)

# 经纬度的聚类
# 在 NUS 的经纬度附近随机生成 100 个点；
data = (
    np.random.normal(size=(100, 2))
    * np.array([[0.001, 0.001]]) +
    np.array([coordinate_nus]))

# create a mark cluster object
marker_cluster = MarkerCluster().add_to(city_map)

# 将这些经纬度数据加入聚类
for element in data:
    folium.Marker(location=[element[0], element[1]],icon=None).add_to(marker_cluster)

# add marker_cluster to map
city_map.add_child(marker_cluster)

# 作图
city_map

以上就是关于 Folium 的基础内容，有兴趣的读者可以自行参阅 Folium 的官方文档。

参考文献

Folium 官方文档：Folium - Folium 0.12.1 documentation
